銅及其合金因優(yōu)異的導(dǎo)電性、導(dǎo)熱性和延展性，被廣泛應(yīng)用于電子、半導(dǎo)體、裝飾及精密機(jī)械領(lǐng)域。然而，在銅材拋光過(guò)程中，拋光液的化學(xué)兼容性問(wèn)題常導(dǎo)致相鄰金屬（如鋁、鎳、不銹鋼等）的腐蝕或表面鈍化失效，尤其是在多金屬?gòu)?fù)合組件中更為突出。本文從銅材拋光液的化學(xué)機(jī)理出發(fā)，分析不同金屬的敏感性差異，并提出兼容性優(yōu)化方案，為多金屬組件的拋光工藝提供技術(shù)指導(dǎo)。

1. 銅材拋光液的化學(xué)特性與作用機(jī)理

銅材拋光液通常基于酸性或堿性體系，核心成分包括氧化劑（如過(guò)氧化氫、硝酸）、酸（磷酸、硫酸、有機(jī)酸）、緩蝕劑（BTA苯并三氮唑、咪唑類化合物）及表面活性劑。其拋光機(jī)理可分為兩步：

‌氧化溶解‌：氧化劑將銅表面氧化為Cu²?，酸性環(huán)境加速氧化產(chǎn)物的溶解。

‌表面整平‌：緩蝕劑選擇性吸附在銅表面凸起處，抑制過(guò)度腐蝕，實(shí)現(xiàn)表面光潔。

然而，這一體系對(duì)其他金屬可能產(chǎn)生副作用。例如，鋁在酸性環(huán)境中易發(fā)生析氫腐蝕，而鎳在氧化性溶液中可能形成鈍化膜，導(dǎo)致后續(xù)電鍍或焊接失效。

2. 多金屬兼容性問(wèn)題的根源分析

2.1 電化學(xué)腐蝕差異

不同金屬的電極電位差異是導(dǎo)致兼容性問(wèn)題的核心因素。以銅-鋁接觸為例，銅的電位較高（+0.34 V vs. SHE），鋁較低（-1.66 V vs. SHE），兩者在電解質(zhì)溶液中形成原電池，加速鋁的腐蝕（圖1）。

2.2 化學(xué)溶解選擇性

拋光液成分對(duì)非銅金屬的溶解速率需嚴(yán)格控制。例如：

‌鋁‌：在pH<4的酸性環(huán)境中迅速溶解，生成Al³?并釋放氫氣。

‌不銹鋼‌：高濃度Cl?會(huì)破壞其鈍化膜（Cr?O?），引發(fā)點(diǎn)蝕。

‌鎳‌：過(guò)氧化氫可能將其氧化為NiOOH，導(dǎo)致表面鈍化。

2.3 緩蝕劑失效

BTA等銅緩蝕劑對(duì)其他金屬可能無(wú)效甚至有害。例如，BTA與鐵離子結(jié)合可能生成沉淀，污染拋光液。

3. 兼容性優(yōu)化策略

3.1 化學(xué)配方調(diào)整

‌抑制劑復(fù)配‌：針對(duì)不同金屬添加專用抑制劑。例如，添加鉬酸鈉（Na?MoO?）抑制鋁腐蝕，硫脲減少鎳的鈍化。

‌pH調(diào)控‌：通過(guò)緩沖體系（如檸檬酸-檸檬酸鈉）將pH控制在4–6，兼顧銅的拋光效率與鋁的穩(wěn)定性。

‌螯合劑選擇‌：采用EDTA或葡萄糖酸鹽絡(luò)合游離金屬離子，防止二次沉積。

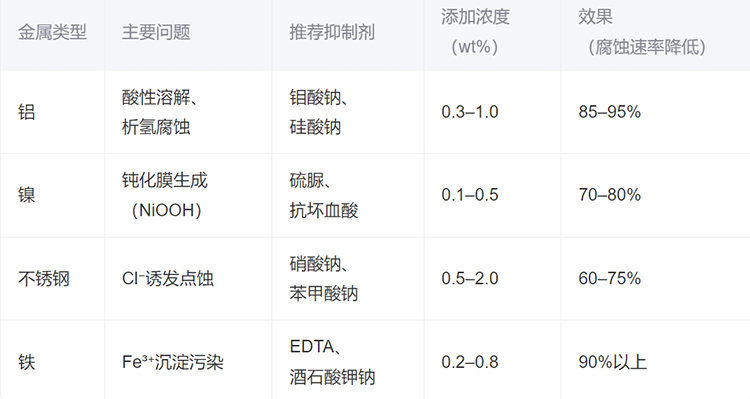

‌表1 不同金屬的敏感性及抑制劑推薦‌

3.2 工藝參數(shù)優(yōu)化

‌分段拋光‌：對(duì)多金屬組件分步處理。例如，先以中性拋光液處理鋁部件，再以酸性體系拋光銅。

‌溫度控制‌：降低溫度至25–35°C，減緩副反應(yīng)速率。

‌時(shí)間控制‌：通過(guò)實(shí)驗(yàn)確定各金屬的耐受時(shí)間窗口。

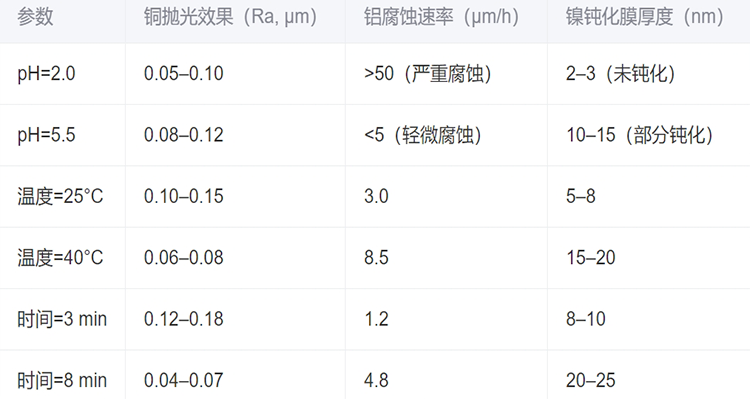

‌表2 典型工藝參數(shù)對(duì)不同金屬的影響‌

3.3 表面處理技術(shù)

‌鈍化預(yù)處理‌：對(duì)非銅金屬預(yù)鍍一層保護(hù)膜（如鋁的陽(yáng)極氧化膜）。

‌隔離涂層‌：在敏感區(qū)域涂覆耐化膠或光刻膠，選擇性暴露銅表面。

銅材拋光液的兼容性問(wèn)題需從電化學(xué)、表面化學(xué)及工藝設(shè)計(jì)多維度協(xié)同解決。通過(guò)復(fù)配抑制劑、精準(zhǔn)控制工藝參數(shù)及創(chuàng)新表面處理技術(shù)，可在不犧牲銅拋光質(zhì)量的前提下，實(shí)現(xiàn)多金屬組件的高效、安全加工。未來(lái)，隨著綠色化學(xué)與智能化技術(shù)的發(fā)展，多金屬兼容性問(wèn)題的解決方案將更加高效環(huán)保。歡迎來(lái)電垂詢15817781550。
